科目名 | ハードウェア実験 | ||
担当教員 | 奥村 浩 教授・前田明子 助教・杉町信行 助教 | ||
受講対象 | 理工学部 知能情報システム学科2年生 | ||
開講時期 | 後期 | ||
講義概要 | マ イクロコンピュータのハードウエアとソフトウエアの基本動作を実験によって学習する。ハードウエアについては、ロジックアナライザでタイムチャートをとる ことにより、CPUの命令実行方式を理解し、デジタル回路の動作を習得する。ソフトウエアについては、Z80のマシン語のプログラムを作成し、マイコン制 御の基本を学ぶ。 | ||
講義内容 | ・ハード
ウエア講義(マイコンの機能と基本構成、ビットとバイト、ワンボードマイコンのブロック図および回路図の見方や動作、タイミングチャートの作成方法、など
の説明)の後、ロジックアナライザを用いた、タイミングチャートを作成する。 ・Z80機械語の学習と同時にソフトウエア課題を行い、最後にグループ単位でZ80マシン語のプログラムを作成する。 |
||
授業計画 | 第1回:
実験全体の概説、ハードウェア講義[1](マイコンの機能と基本構成、ビットとバイト、ワンボードマイコンのブロック図および回路図の見方や動作)
第2回:ワンボードマイコンの操作説明、速習Z80機械語[1]、ハードウェア講義[2](タイムチャート、ロジックアナライザの使用法、他) 第3回:ハードウェア課題(タイムチャート作成)、速習Z80機械語[2] 第4回:速習Z80機械語[3] 第5回:ソフトウェア課題(8ビットLEDへの出力) 第6回:ソフトウエア課題(メモリ内容表示、スイッチからの入力) 第7回〜8回:ソフトウェア課題(メモリクリア) 第9回〜10回:ソフトウェア課題(7セグメントLEDへの表示) 第11回〜12回:ソフトウェア課題(8ビットLEDへの出力Part II) 第13回:自由課題ソフトウェア開発(実験説明、開発グループ結成、プログラム開発) 第14回〜15回:自由課題ソフトウェア開発(プログラム開発) |

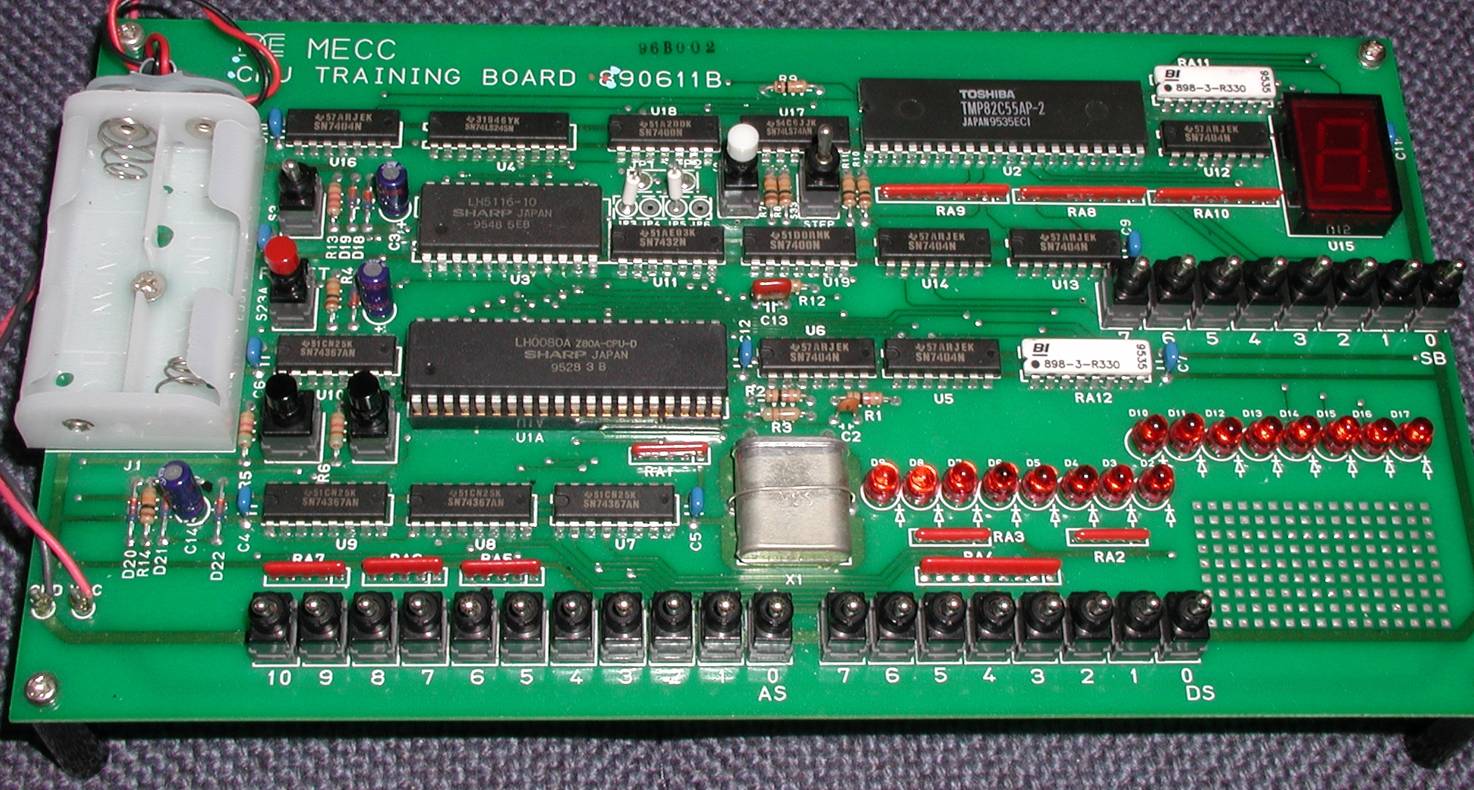

実験で使用するワンボードマイコンの写真 (220KB) |
